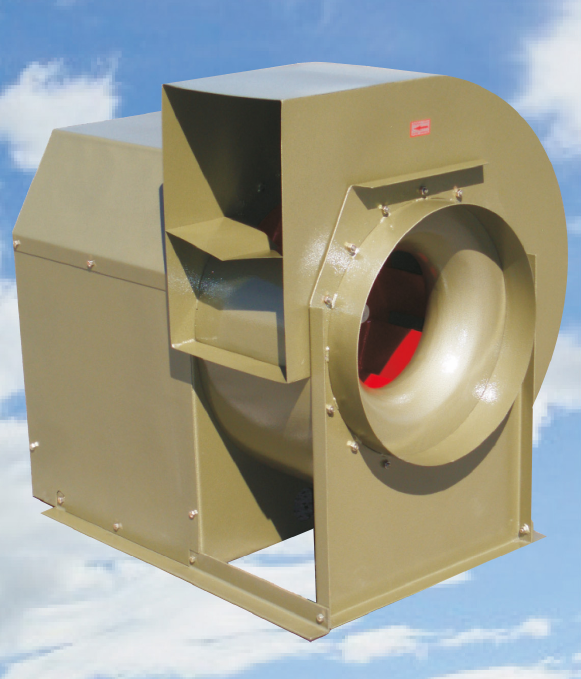

La linea UF de los Aero Ventiladores Centrifugos de simple entrada tipo VENT SET,MCA. ATC con transmisión de poleas y banda, ha sido especialmente diseñada para los sistemas de inyección y extracción de aire en aplicaciones comerciales e industriales; se compone de 9 modelos con diametros de turbina desde 10 1/4″ hasta 24 5/8″ en distintas clases constructivas, rotaciones y diferentes pociciones de descarga, ofreciendo la gama de ventiladores centrífugos mas versátil, eficiente y silenciosa con el rango mas amplio en prestaciones de caudal-presión en el mercado.
Aplicaciones:
Campanas de extracción de humo y grasa en restaurantes, humo de soldadura ó gases flamables en plantas industriales, laboratorios, ventilación en hoteles, teatros gimnasios, bodegas, almacenes, tiendas de auto servicio, lockers, cuartos de lavanderia, etc.
Características princiapes
- Conjunto carcaza, cono-aro de succión y caseta de transmisión-motor fabricado en acero al carbón de diferentes calibres según tipo de clase del ventilador (I-II).
- Turbina centrifuga de alta eficiencia y operación silenciosa con alabes radiales curvos atrasados estática y dinámicamente balanceada, fabricada en acero al carbón, cero inoxidable ó aluminio según aplicaciones.
- El proceso de pre-pintado con tratamientos químicos y posteriormente la aplicación electrostática de pintura poliéster en polvo horneada altamente resistente a la corrosión e intemperie en todos los componentes de los ventiladores centrífugos es estándar.
- Disponible en 8 diferentes posiciones de descarga (TH, TAD, DB, BAD, BH, BAU, UB, TAU) con 2 distintas rotaciones del rotor (CW – CCW).
- Chumaceras o Rodamientos de alta eficiencia y mínimo mantenimiento, diseñados para aplicaciones de servicio pesado adquiridos de los fabricantes mundialmente reconocidos.
- Flechas o ejes impulsores seleccionados en diferentes diámetros y longitudes según tamaño y clase del ventilador, fabricados en acero AISI C-1045, perfectamente pulidos y rectificados en toda su longitud y protegidos con un recubrimiento anticorrosivo.
- Base ajustable de motor fabricada en acero al carbón y diseñada para ajuste, alineación y tensión de las bandas con una precisión y rapidez.
- Accionado por transmisión de poleas y bandas a los motores eléctricos de alta eficiencia, permite lograr las distintas relaciones de caudal-presión ofreciendo el ventilador centrífugo más versátil y vendido en el mundo.
- Construcción anti-chispa según clasificaciones de AMCA.
- Tipo A – Todos los componentes del ventilador en contacto con aire o gas deben ser construidos de material no ferroso.
- Tipo B – Turbina y disco anti-chispa colocado dentro de la carcasa del ventilador por donde pasa la flecha deben ser construidos de material no ferroso.
- Tipo C – El ventilador debe ser construido de tal forma, evitando cualquier contacto o fricción entre 2 partes ferrosos por un desplazamiento del rotor o flecha.
Accesorios disponibles
- Registro o Puerta de Inspección.
- Tubo de Dren.
- Disco de Enfriamiento.
- Tacones antivibratorios.
- Malla de protección en succión o descarga.
- Bridas en succión o descarga.
- Construcción anti-chispa.
- Recubrimientos especiales para aplicaciones de alta resistencia a la corrosión ó temperatura.

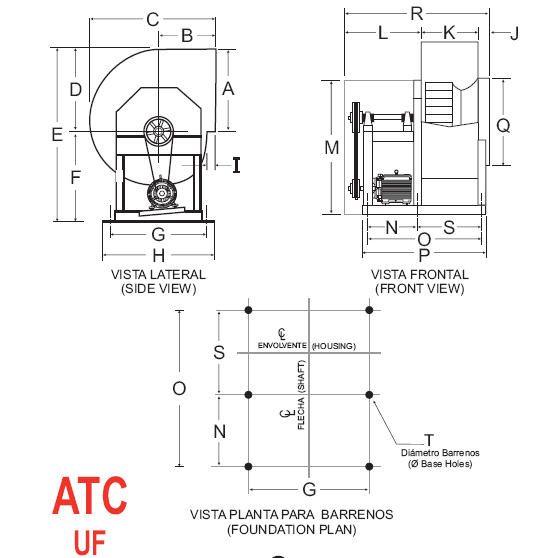

Dimensiones generales
