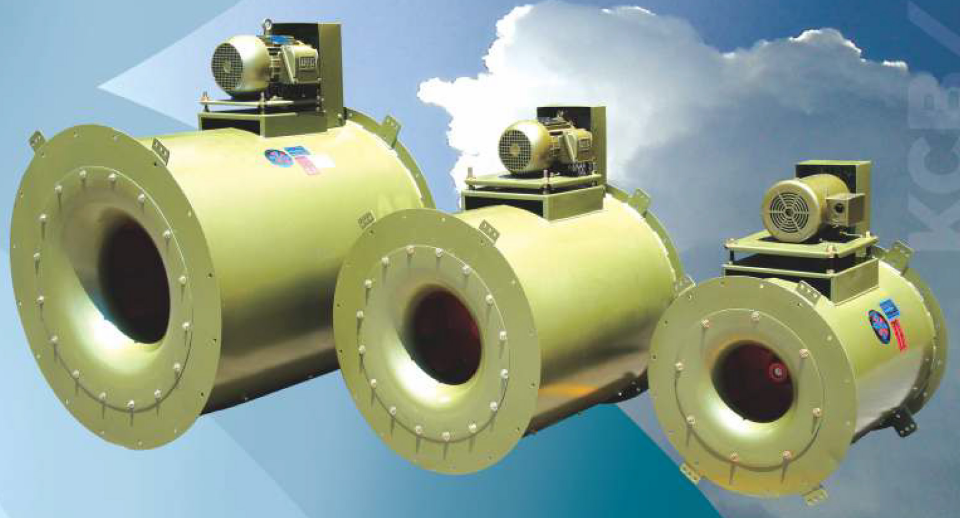

La serie KC de los Aero Ventiladores Tubulares Centrífugos en línea, marca ATC con opción por transmisión de poleas y banda (KCB) y por trasmisión directa (KCD), ha sido especialmente diseñada para los sistemas de inyección y extracción de aire en aplicaciones comerciales e industriales; disponibles en 9 tamaños con diámetros de turbina desde 10 1/4” hasta 24 5/8” en distintas clases constructivas, rotaciones y diferentes posiciones de montaje, ofreciendo la gama de ventiladores más versátil, eficiente e ideal para instalaciones de espacios más reducidos.
Características principales
- Conjunto carcasa, cono de succión, soporte del motor y bridas fabricado en acero al carbón de diferentes calibres según tipo de clase del ventilador (I-II).
- Turbina centrifuga de alta eficiencia y operación silenciosa con alabes atrasados estática y dinámicamente balanceado, fabricada en acero al carbón, acero inoxidable ó aluminio según aplicaciones.
- El proceso de repintado con tratamientos químicos y posteriormente la aplicación electrostática de pintura poliéster en polvo horneada altamente resistente a la corrosión e intemperie en todos los componentes de los ventiladores tubulares centrífugos es estándar.
- Disponible en 2 diferentes posiciones de descarga y construcción (horizontal, vertical), 2 distintos tipos de montaje (piso con tacones antivibratorios ó resortes con base; techo con resortes colgantes), 3 posiciones del motor para el montaje en piso (posición 0°,90°, 270°), 4 posiciones del motor para el montaje en techo (posición 0°, 90°, 180°, 270°) y 2 diferentes rotaciones del rotor (CW – CCW).
- Chumaceras o Rodamientos de alta eficiencia y mínimo mantenimiento, diseñados para aplicaciones de servicio pesado adquiridos de los fabricantes mundialmente reconocidos.
- Flechas o ejes impulsores seleccionados en diferentes diámetros y longitudes según tamaño y clase del ventilador, fabricados en acero AISI C-1045, perfectamente pulidos y rectificados en toda su longitud y protegidos con un recubrimiento anticorrosivo.
- Base ajustable de motor fabricada en acero al carbón y diseñada para ajuste, alineación y tensión de las bandas con una precisión y rapidez.
- Accionado por transmisión de poleas y bandas (KCB), y por trasmisión directa (KCD) a los motores eléctricos de alta eficiencia diseñados bajo especificaciones NEMA, permitiendo lograr las distintas relaciones de caudal y presión.
- Construcción anti-chispa según clasificaciones de AMCA.
- Tipo A – Todos los componentes del ventilador en contacto con aire o gas deben ser construidos de material no ferroso.
- Tipo B – Turbina y cubierta para chumaceras colocado dentro de la carcasa del ventilador por donde pasa la flecha deben ser construidos de material no ferroso.
- Tipo C – El ventilador debe ser construido de tal forma, evitando cualquier contacto o fricción entre 2 partes ferrosos por un desplazamiento del rotor o flecha.
Aplicaciones
- Campanas de extracción de humo y grasa en restaurantes, sistemas de ductos para aire acondicionado, ventilación y calefacción, hospitales, hotelería, estacionamientos públicos, centros comerciales, industrias de aviación, automotiva, imprenta, minería , pintura, petróleo, textil, acero, etc.
Accesorios disponibles
- Registro o Puerta de Inspección.
- Tubo de dren.
- Tacones o resortes antivibratorios.
- Malla de protección en succión o descarga.
- Construcción anti-chispa.
- Cubierta para motor.
- Base o Soporte del ventilador para montaje.
- Cubrebandas.
- Contrabridas para ducto en succión ó descarga.
- Sello de flecha.
- Conector flexible de lona.
- Graseras extendidas.
- Interruptor.
- Recubrimientos especiales para aplicaciones de alta resistencia a la corrosión o temperatura.

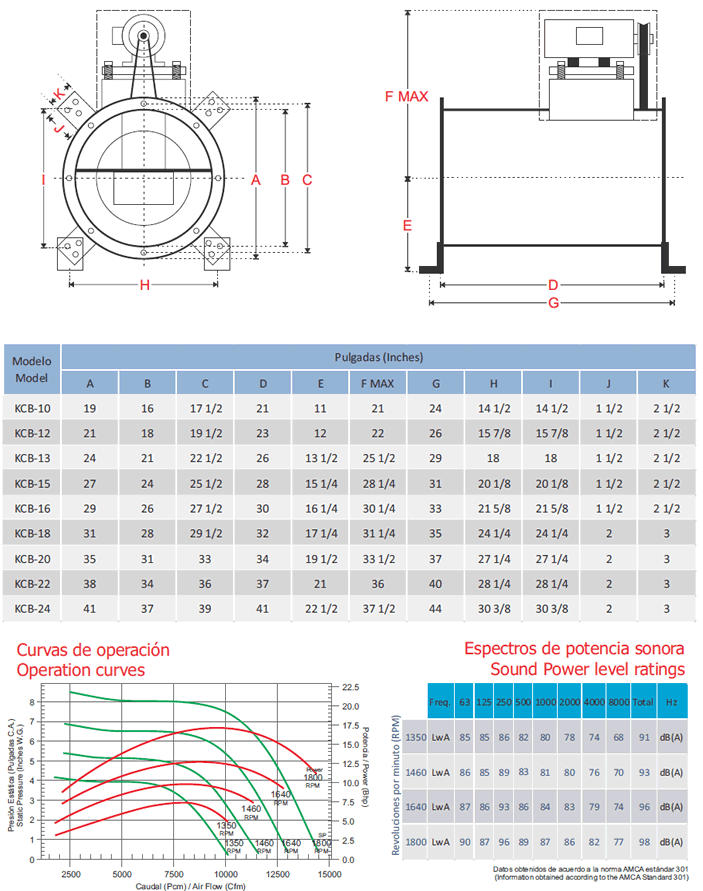

Dimensiones generales
